欧壁医药能源管理系统案例

项目档案

项目名称：欧壁医药能源管理系统项目案例

所属行业：医药行业

项目采购相关设备：能源管理系统1套、辅材1批

一、电力数据采集

1.1 生产车间电力数据采集

生产车间每台标准化生产机组独立供电，下图为每台生产机组的独立配电箱。拟在该配电箱的主要进线回路加装KPM37-W100型三相导轨式智能电力能效终端。

仪表安装：在配电柜上方预留空间安装1个300*200*150的配电箱，下方电源线可先进入该配电箱，KPM37-W100安装在配电箱内，表计自带互感器通过卡在通过箱内的三相电缆获取电流信号。

图：生产机组动力柜

1.2 罗茨风机、冷冻机电力数据采集

罗茨风机和冷冻机同样为独立供电，下图为每台风机、冷冻机的独立配电箱。拟在该配电箱的主要进线回路加装KPM37-W100型三相导轨式智能电力能效终端。

仪表安装：在配单箱内安装KPM37-W100型三相导轨式智能电力能效终端，KPM37-W100可直接卡在箱体内的导轨上。

1.3 KPM37-W100三相导轨式智能电力能效终端

（1）额定电压、额定电流：额定输入电压为3×220（380）V、3×100V或3×57.7(100)V，额定电流分为5A和1A两种；

（2）交流采样：仪表可以采集三相电流、电压，并可产生分相及总的有功/无功功率、有功/无功电度、功率因数等。

（3）测量精度：电流、电压0.2级，有功电度0.5S级；

（4）电能质量分析：可测量2～31次的电压、电流奇次谐波及总的含有率；

（5）有线通信：1路隔离RS485通信接口，通信速率不低于9600bps；通讯规约为Modbus RTU或DLT645；

（6）实时时钟：走时精度小于1S/天，断电保持；

（7）时间统计：具有工作时间统计和负载时间统计功能；

（8）电源：采用三相供电，与电压输入回路共线。额定电压：220V/380V或100V或57.7V，允许偏差-20%～+20%。

（9）复费率电能统计：实现分段计费、分时计费，优化用电效率，采用尖、峰、平、谷不同电价分开计费。

（10）性能指标：性能指标符合国标GB/T 17215-2002、GB/T 17883-1999和电力行业标准DL/T614-2007对电能表的各项技术要求

（11）接线方式：三相四线经二次CT接入。

（12）安装方式：采用DIN35mm导轨式安装。

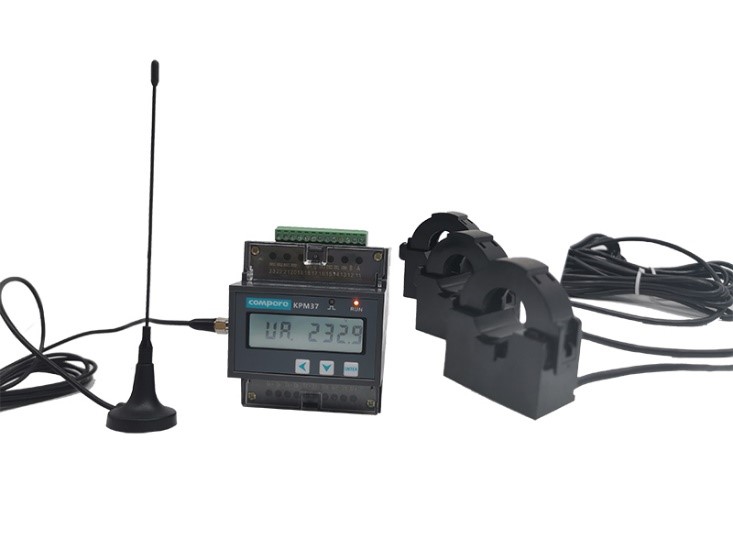

图：KPM37-W100三相导轨式智能电力能效终端

二、气体数据采集

每台生产机组消耗高压空气、低压空气、天然气、氧气。拟在每台生产机组上方管道安装流量计获取各类能源、耗能工质的用量。

2.1 高压空气数据采集

高压空气安装LT-RS型热式气体质量流量计，高压空气管道外径32.5mm，仪表安装长度280mm，甲方需根据仪表安装长度预留仪表的安装位置。

2.2 低压空气数据采集

低压空气安装LT-RS型热式气体质量流量计，低压空气管道外径42.5mm，仪表安装长度280mm，甲方需根据仪表安装长度预留仪表的安装位置。

2.3 天然气数据采集

天然气安装LT-RS型热式气体质量流量计，低压空气管道外径32.5mm，仪表安装长度280mm，甲方需根据仪表安装长度预留仪表的安装位置。

2.4 氧气数据采集

氧气安装LT-RS型热式气体质量流量计，低压空气管道外径22.5mm，仪表安装长度280mm，甲方需根据仪表安装长度预留仪表的安装位置。

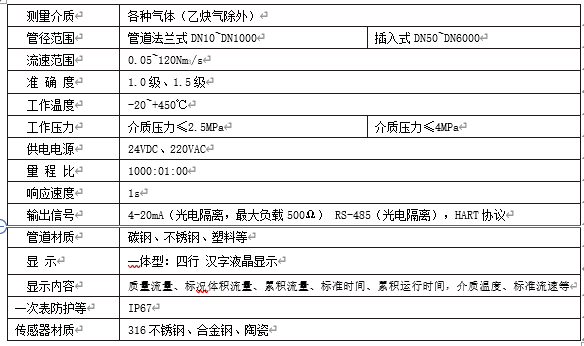

2.5 LT-RS型热式气体质量流量计

图：LT-RS型热式气体质量流量计

三、数据传输

3.1 数据中心部署

在生产车间二层数据机房部署42U能源管理机柜，机柜安装能源管理服务器、交换机、通讯管理机以及电源模块等设备。机柜安祖示意图如下所示：

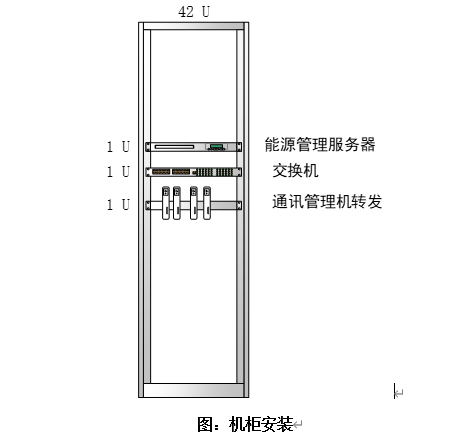

图：机柜安装

3.2 数据的传输

每台生产机组的电表、高压空气/低压空气/氧气/天然气流量计的数据均通过连接RVSP2*1.0屏蔽双绞线的方式将数据传输至通讯管理机再经交换机至服务器。

各生产机组至服务器的双绞线敷设需要穿管，穿线管可选用通经DN20镀锌管。

总体网络拓扑图如下所示：
